导读 / Abstract > 本文是对近期我主导编制的一套高规格双燃料船舶 LNG 燃料供给系统 (FGSS) 技术规格书的深度复盘。作为系统工程师，系统集成绝非各厂家设备的简单拼凑，而是需要在热力学 (Thermodynamics)、流体力学 (Fluid Mechanics)、船体布置 (General Arrangement) 以及 IGF Code 船级社规范之间寻找最优解。本文详细拆解了复杂非对称工况下的储罐容积选型、气化器相变热力学匹配、低温泵流体力学降阶核算，以及 BOG 管理与安全边界设计。
在近期的双燃料船舶项目中，我负责了 FGSS 系统从底层物理量计算到最终技术协议定稿的全流程设计验证。在此过程中，我深切体会到：优秀的系统设计，是物理学定理、规范边界与商业运营逻辑的交叉证伪。每一个写进规格书的名义参数，背后都必须有坚实的底层推导支撑。
以下是本系统几个核心模块的设计逻辑拆解。

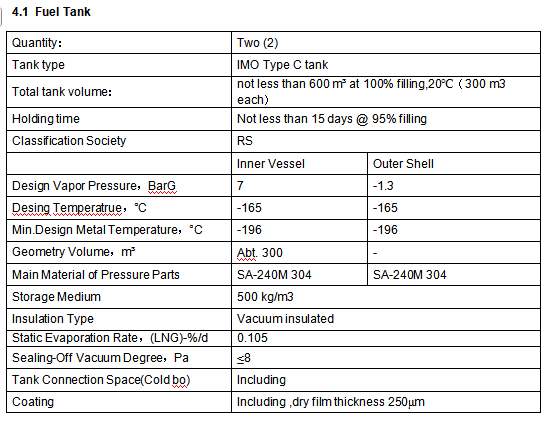

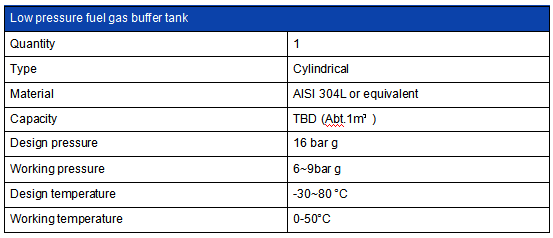

模块一：应对复杂非对称工况的储罐系统选型
在压力容器选型中，切忌“按图索骥”式的反向推算（看着现有尺寸算续航），必须坚持严密的正向推导逻辑。本项目的最大挑战在于，全船负载并非简单的满负荷全开，而是典型的“不对称营运工况”。

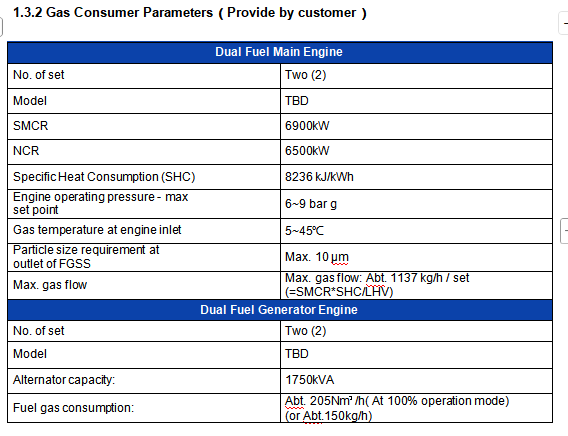

- 目标设定与日消耗量建模
目标营运续航 (Endurance)： 10 天
极度不对称的日运行负荷 (Load Profile)： 2 台主机运行 8 小时，1 台发电机运行 24 小时，另 1 台发电机运行 12 小时。
经热耗率 (SHC) 与低位热值 (LHV) 换算，单日全船天然气消耗量约为 23.6 吨。
10 天总消耗量质量 M = 235,920 kg。
- 理论容积计算与标称选型
在极限工况下，为保证船舶在恶劣海况下的绝对安全，我们按 LNG 最轻密度 450 kg/m³ 以及 IGF 规范要求的 95% 最大充装率 (Filling Limit) 进行理论容积核算：
理论容积 = 235,920 kg / (450 kg/m³ × 0.95) ≈ 551.8 m³
考虑到天然气组分热值波动及操作安全裕度 (Operational Safety Margin)，同时为了满足造船工业的容器尺寸标准化，最终标称设计容积定型为 600 m³（采用双罐方案，单罐 300 m³），完美包络了实际营运公差。
- 基于肋距的船体结构干涉校核 (Spatial Verification)
脱离船体结构空谈设备尺寸是极其危险的。储罐尺寸必须与船舶总布置图 (GA) 的肋骨间距 (Frame Spacing) 严密对齐。
长度边界锁定： 目标船舶的肋距为 750 mm。系统布置跨越 30 个肋距（其中阀箱跨越 3 个，储罐主体跨越 27 个）。总系统长度边界被死死锁定在：L = 30 × 0.75 m = 22.5 m。
外径匹配： 扣除两端真空绝热层后，有效内部长度约为 19.65 m。为满足 300 m³ 单罐容积，反推内部截面积，得出内径 4.4 m。加上双侧绝热层后，总外径为 5.0 m。
最终 22.5 m × 5.0 m 的物理外形完美容纳于单侧船舱，并为舱室两侧预留了充裕的隔离检查空间 (Cofferdam)。

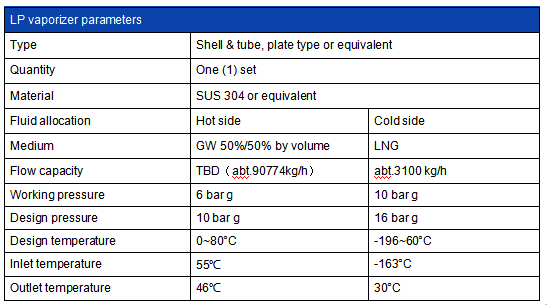

模块二：换热系统热力学相变计算与热媒匹配
在 11.5 bar (g) 的供气压力下，LNG 从 -163℃ 的纯液态被加热至 30℃ 的常温气态送入发动机，经历了一个极其耗能的完整热力学相变过程：
液相显热阶段： 加热至 -115℃ 沸点，比热容随温度积分，吸收热量约 168 kJ/kg。
气化潜热阶段： 发生剧烈相变（液相转气相），吸收潜热约 390 kJ/kg。
气相显热阶段： 气态甲烷继续加热至 30℃，吸收热量约 333.5 kJ/kg。
总焓差（吸热总量）Δh ≈ 896 kJ/kg。 （该手工微积分测算数据与 HYSYS 物性软件导出结果完美拟合）。
水乙二醇 (Water-Glycol) 系统匹配验证
由于 LNG 吸热功率庞大，系统设计采用 50/50 浓度（冰点约 -35℃）的水乙二醇作为中间热媒，通过船用蒸汽加热器提供热源。
基于系统 55℃ 入口 / 46℃ 出口的设计温差（ΔT = 9℃），我们反推了水乙二醇的循环流量：
热媒质量流量 = (3100 kg/h × 896 kJ/kg) / (3.4 kJ/kg·℃ × 9℃) ≈ 90,774 kg/h
换算为体积流量约为 86.6 m³/h，该核心数据为后续水乙二醇循环泵（配 18.5kW~22kW 电机）及蒸汽加热器的选型提供了不可辩驳的工程铁证，确保极寒工况下换热器绝不结冰失效。

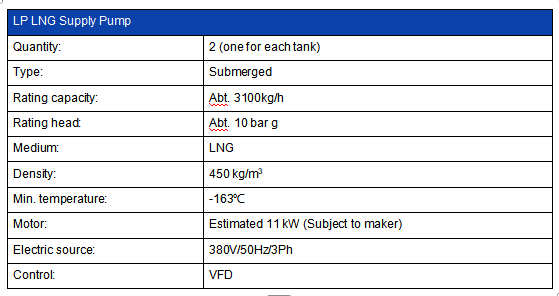

模块三：低温潜液泵流体力学降阶匹配
在系统优化的后期，我们将单台主机的瞬时流量需求从 4600 kg/h 调整到了 3100 kg/h（约 6.89 m³/h）。面对下降了近 32% 的流量，配套的低温潜液泵 (Cryogenic Submerged Pump) 电机必须重新核算，剔除不合理的过剩冗余。
有效水力功率 (Hydraulic Power)：
系统要求增压 ΔP = 11.5 bar，流体吸收的纯净机械能为：
Ph = Q × ΔP = 0.001914 m³/s × 1,150,000 Pa ≈ 2.2 kW
轴功率与电机选型 (Shaft Power & Motor)：
考虑到小流量低温离心泵恶劣的内部间隙泄露，水力效率保守取 30%。实际轴功率约为 7.3 kW。
在此基础上，考虑到 LNG 组分密度波动及启动冲击，赋予 1.5 倍的电机安全系数，最终匹配 IEC 标准的 15 kW 电机。方案极其精炼，兼顾了成本控制与系统安全。
模块四：BOG 管理与 IGF 规范安全边界设计
高级 FGSS 系统设计的核心往往隐藏在 P&ID 图的细节和安全逻辑中。
- BOG (蒸发气) 综合管理策略
由于外部热量渗入，LNG 储罐会持续产生 BOG。在本次规格书设计中，我们采用了灵活的 BOG 路由策略：
正常航行： 储罐压力由 BOG 压缩机抽取，直接升压送入发电机或主机燃烧，实现零排放。
厘清 营运续航(Endurance) 与 维持时间(Holding Time)： 这是很多新手容易混淆的致命点。我们设计的 10 Days Endurance，是指发动机满负荷运转把气烧完的时间。而在规范中，我们雷打不动地写入了 15 Days Holding Time。这是为了死守 IGF Code 的安全底线：即在船舶完全失去动力的停泊状态下，单靠储罐绝热性能，LNG 吸热膨胀后，系统压力在 15 天内绝对不能达到安全阀 (PRV) 的起跳泄放设定值。一码归一码，概念决不能混淆。
- 紧急切断系统 (ESD) 与防冻控制法则
仪表空气露点法则： FGSS 包含了大量布置在 -163℃ 低温区（如 TCS 冷箱内）的气动紧急切断阀。我明确在规格书中要求：船厂提供的干空气，压力露点必须严格控制在 ≤ -20℃。一旦空气水分超标，极易在气动执行器内部瞬间结冰卡死，导致灾难性后果。
双壁管安全隔离： 从冷箱出舱至透气桅 (Vent Mast) 及燃气阀组 (GVU) 的所有高压管路，严格遵守 IGF 强制规范采用双壁管 (Double Wall Pipe) 设计，内管承压外管通风，并在环形空间配备高灵敏度 HC 可燃气体探头，确保气体泄漏风险被死死锁在物理防线之内。
结语 / Conclusion
完成这份几十页全英文的 FGSS 技术规格书，是对系统工程思维的一次全面检验。从宏观的舱室总布置，到微观的 896 kJ/kg 焓差积分；从应对商业运营的不对称负荷，到死守 IGF Code 的安全底线——每一个写进规格书的参数，背后都是数十次流体力学、热力学与物理边界的交叉验证。
敬畏数据，留足冗余，拒绝想当然。这就是作为一名系统工程师的日常。
